2025年6月5日电气 PLC应用编程实训装置、可编程控制器系统应用实训考核平台

SBDQ-36电气PLC应用编程实训装置

一、概述

电气PLC应用编程实训装置、可编程控制器系统应用实训考核平台以模块化设计，符合可编程控制器系统应用编程职业技能等级标准要求。系统融入机械传动技术、电子电工技术、智能传感技术、可编程控制技术、计算机技术、串口通信技术等先进制造技术，涵盖机械制造与自动化、电气自动化、机电一体化、机电设备维修与管理、物联网、智能传感、智能制造等多门学科的专业知识。根据考核要求可对设备进行升级，满足可编程控制器系统应用编程职业技能等级标准的考核要求。

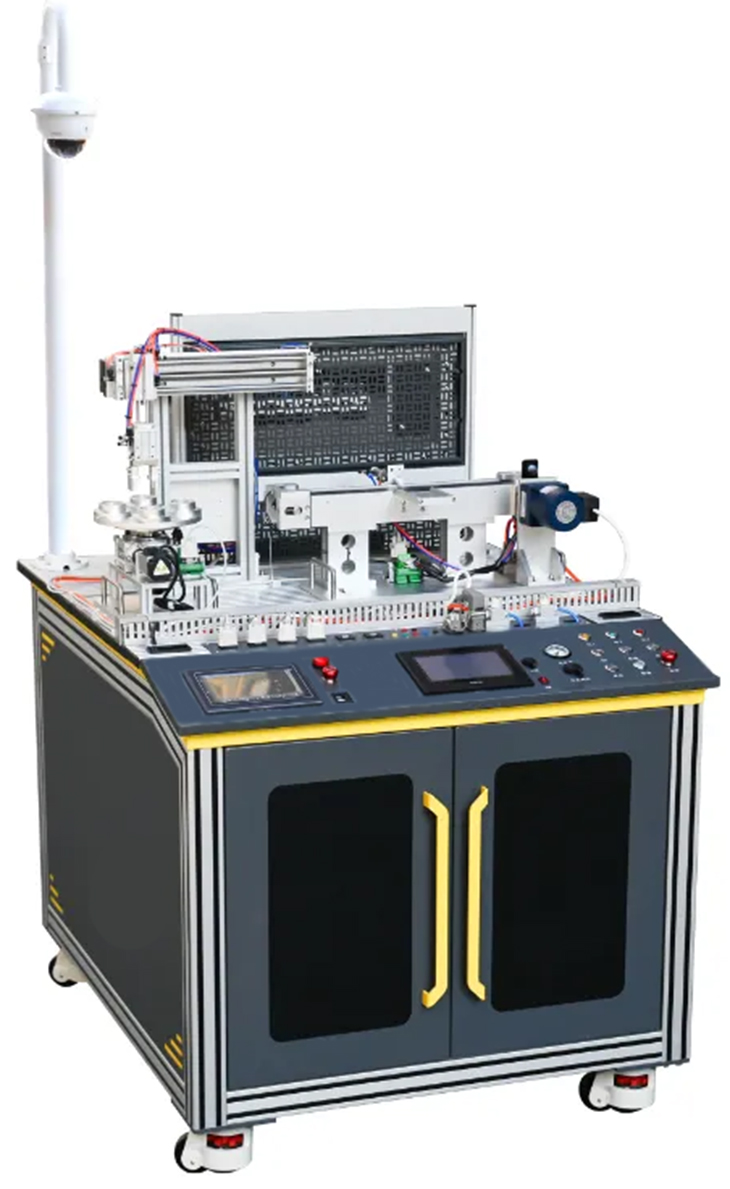

参考图

二、技术参数要求

1.各功能模块对照表

序号	名称	外观	功能模块元器件	工作任务
1	基础实训模块		端子排、PLC基础控制模块	1.电工电气安装 2.输入回路连接 3.输出回路连接 4.外围设备的连接
2	电气安装模块		交流接触器、继电器	1.输入回路连接 2.输出回路连接 3.外围设备的连接 4.可编程控制器基本逻辑指令编程 5.可编程控制器应用指令编程
3	控制器套件模块		PLC、触摸屏、步进、伺服、变频器	1.外围设备的连接 2.人机界面参数配置 3.人机界面的编程
4	设备主体模块		磁性开关、光电开关、气缸、电磁阀	1.输入回路连接 2.输出回路连接 3.外围设备的连接 4.PLC控制器基本逻辑指令编程 5.PLC控制器应用指令编程 6.人机界面编程 7.I/O 口连接的调试 8.人机界面的应用 9.控制系统应用 10.人机界面编程

三、技术参数

1、输入电源：AC220V±10% 50HZ

2、输入功率：≤2 kw

3、工作环境：

1）温度： -10℃～+40℃

2）相对湿度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量: 单台设备约200 kg

5、单台设备外形尺寸（长宽高）：1000mm×1200mm×2000mm

6、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

序号	名称	主要技术指标	单位	数量	备注
1	标准实训台	整体尺寸1000mm×1200mm×800mm铝钢结构,带滚轮（滚轮带有刹车）桌面：由12条（20801000mm）mm铝型材组搭而成；底部空间：用钣金隔成AB2个空间A面由一个电气安装网孔板用于灵活的布置、安装控制设备；B面是一个储物空间用于存放模块设备。	套	1
2	工件套装	由3种绿、红、黄三种物料组成	套	1
3	电气接口套件	主要包含：电气接口模块、工业交换机、扩展模块、接线端子等。	套	1
4	控制器套件	详见配置清单	套	1
5	PLC基础实训模块	主要由基础PLC模块、、固定底板、快速电路连接器、不锈钢拉手等组成。	套	1
6	电气安装模块	主要由接触器、继电器、开关电源、伺服驱动器（模型）、变频器（模型）、步进驱动器（模型）等组成，模块具体配置。	套	1
7	旋转供料模块	规格尺寸：240mm×255mm×202mm（±5%）由步进旋转供料机构、蜗轮蜗杆减速机、原点检查传感器、端子单元等组成。底板：采用（24020010）mm的钢板，保证了设备的稳定行和水平度；底板上开有多个定位空，与桌面连接，保证了设备安装的牢固，稳定。	套	1
8	桁架机械手模块	规格尺寸：397mm×200.8mm×467.5mm主要由气缸执行机构、固定底板、快速电路连接器、不锈钢拉手等组成。底板：采用（2609010）mm的铝板，保证了设备的稳定行和水平度，同时降低了设备本身的重量，底板上开有多个定位空，与桌面连接，保证了设备安装的牢固，稳定。	套	1
9	分拣模块	规格尺寸：500mm×416mm×483mm主要由三相异步电机、传送机构、不锈钢拉手、底板等组成。底板：采用（50023010）mm的铝板，保证了设备的稳定行和水平度，同时降低了设备本身的重量，底板上开有多个定位空，与桌面连接，保证了设备安装的牢固，稳定。编码器采用PNP型输出	套	1
10	工量具套件	主要包括：螺丝刀、斜口钳、尖嘴钳、剥线钳、内六角扳手、万用表等组成	套	1	见附表二工具配置

序号	名称	型号/规格/编号	单位	数量	制造商
1	PLC模块	Easy5212-0816	PCS	1	汇川
2	IO扩展输入模块	GL20-1600ESD	PCS	2	汇川
3	IO扩展输出模块	GL20-0016ETN	PCS	2	汇川
4	触摸屏	IT7070E	PCS	1	汇川
5	脉冲伺服	SV660PS1R6I-1	PCS	1	汇川
6	脉冲伺服	SV660PS1R6I-2	PCS	1	汇川
7	变频器	MD520-2S0.4B	PCS	1	汇川
8	漏电断路器	NXBLE-32 2P C16 30MA	PCS	2	正泰
9	断路器	NXB-63 2P D10	PCS	2	正泰
10	电柜插座	AC30,10A	PCS	1	正泰
11	开关电源	EDR-120-24	PCS	1	明伟
12	熔断器+配4A熔芯	NRT30-32 1P	PCS	1	正泰
13	交流接触器	CJX2-1210 220V	PCS	1	正泰
14	中间继电器线圈+配底座	LY2N-J, DC24V	PCS	1	汇川
15	交换机	GW-9000-4505F-mini	PCS	2	国优
16	电位器	LA42DWQ-22	PCS	1	天逸
17	编码器	E6A2-CWZ5C 100P/R 0.8M	PCS	1	汇川
18	槽型光电	EE-SX674-WR	PCS	1	汇川
18	接近开关	E2B-S08KN02-WP-C1 2M	PCS	2	汇川
20	指示灯按钮板	定制	PCS	3	定制
21	接线端子		PCS	1	国优
22	三角插头	GNT-10	PCS	1	公牛
