电子实训考核平台、电子实训考核装置

SBDGY-202A4电子实训考核平台

一、产品概述：

电子实训考核平台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适用于《电路基础》、《电工技术》、《模拟电子技术》、《数字电子技术》等相关课程实训需求。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

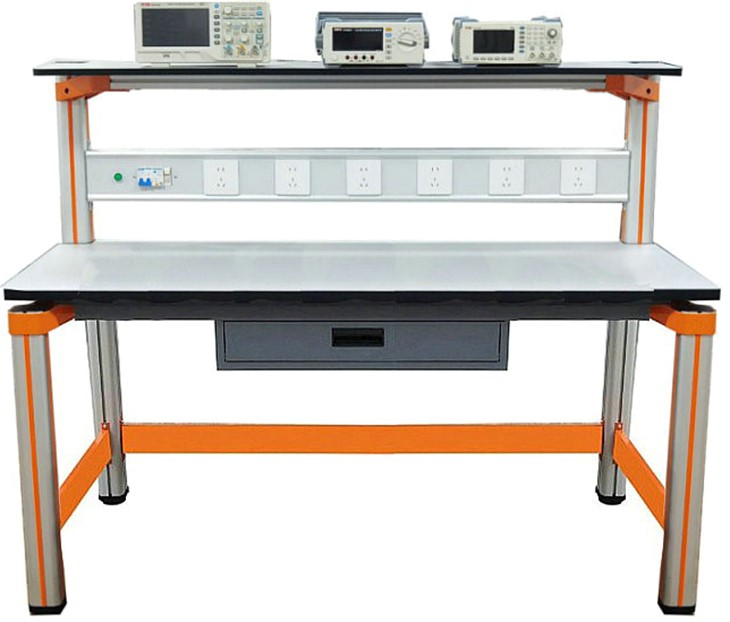

参考图

二、主要技术指标：

1、输入电压：单相三线～220V±10% 50Hz

2、装置容量：＜1kVA

3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

4、装置容量：<500VA

5、外形尺寸：单个实训台尺寸为1.6m×0.7m×1.30m。

三、产品结构：装置由仪器架、电源控制箱、实验桌、移动矮柜、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构。

（一）仪器架：仪器架置于实训台顶部，由截面尺寸：70mm×70mm高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯，光源集中柔和明亮，外形美观。

（二）电源控制箱：电源控制箱特制铝型材结构，内嵌多组交流220V仪器仪表工作电源插座，并设有独立漏电保护开关，电源控制箱置于仪器架下部，仪器仪表用电安全方便。并装有LED灯控制开关。

（三）实训桌结构：实训桌规格为1600（长）*700（宽）*1300（高），设有一个抽屉；实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实训桌后边二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与仪器架、电源控制箱组成一个完整的实训屏。

（四）储存柜1个：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

（五）学生凳1张：钢木结构方凳。

（六）实训工具套件(1套／台)

剥线钳1把、尖嘴钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、热风拆焊台1套、焊锡丝1圈、吸锡器1把等工具。

（七）实训线路板套件(1套／台)

1、电子报警器的焊接与调试

2、电子门铃电路的焊接与调试

3、光控电路的焊接与调试

4、光控电路开关的焊接与调试

5、航标灯的焊接与调试

6、家用台灯调光电路的焊接与调试

7、排风扇自动启闭电路的焊接与调试

8、闪光灯的焊接与调试

9、温控电路的焊接与调试

10、音乐门铃电路的焊接与调试

11、六管超外差式调频收音机的焊接与调试

12、LED数字电子钟的焊接与调试

13、多路抢答器等实训线路板的焊接与调试

（八）仿真软件（共1套，购20台以下无此项配置）

★1、电子技能虚拟实训室软件（具有软件著作权，网络版）

提供有效、权威的证明文件，佐证该产品的可靠、安全、合法性（提供证明文件复印件，原件备查）。（提供软件截图，主要功能截图内容根据以下要求逐一提供）：

产品概述：采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件；

软件总体要求：

（1）软件以部颁标准《职业技能培训（鉴定）维修电工实训设备产品技术规范》为指南，以能力培养为本位，以就业为导向，突出技能训练。具有职业性、情境性、过程性、交互性与智能性等特点。可于维修电工职业技能仿真培训与鉴定、电工电子类专业电工技能仿真实训。

★（2）软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统，软件内容要掌握电子技能的核心目的。

★（3）软件在设计上，采用分级模块化设计，结构清晰、便于重组。在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。

★（4）本软件不仅可以作为实训教学应用，还必须含有大量的原理动画演示，作为助教型软件素材应用于课堂教学环节。

★（5）软件具备交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。

★2、印制板工艺仿真教学软件（具有软件著作权，网络版）

1.印制板工艺仿真教学软件，贯彻了教育部颁布的《职业院校数字校园建设规范》，按照仿真教学资源的情境性、过程性、职业性、沉浸性等标准，选择与其对应的最恰当的媒体表现形式而设计开发。该软件于生产厂商及学院拍摄取材，综合了学校和企业各自的特色，融入了合理的教学设计。

2.对于印制板的生产过程，主要采用视频的表现形式，再现了生产的真实环境，把现场工艺的原场景带进了课堂，让学生充分了解印制板生产方式和工艺流程，从而掌握工程操作技能。对于不容易观察的内容及可操作的技能点，则采用多媒体交互动画技术，从而达到更佳的学习认效果。

3.软件内容包括简介（前言、单面印制板、双面印制板、多层印制板、SMT印制板、挠性印制板）、制作工艺（设计、裁板、钻孔、孔金属化、清洗检查、图形转移、镀铜、蚀刻、清洗、阻焊剂、助焊剂、丝印、修边）、生产过程（印制板上生产过程）等。

二、SBD1102C数字存储示波器

1、带宽实测不低于100MHz ，实时采样率不低于1GSa/s，

2、通道数：不低于2个，时基范围：2ns/div～1000s/div

3、存储深度：不低于16M

4、XY模式支持三屏显示，可同时看到李沙育图形、XT模式的波形及相关测量参数。

5、不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素；

6、存储波形不少于16组；具备U盘存储功能；

7、可保存参考波形、CSV、图片等多种数据格式。

8、具有自动量程功能，支持水平，垂直、单波形/多波形跟踪；

9、支持光标测量，光标模式不少于电压差（△V），时间差（△T），时间差&电压差（△V），自动光标四种模式；

10、内置6位硬件频率计，可测量2Hz ~ 20MHz；

11、具有电流测量功能，测量范围：100.0mA/V ~ 1KA/V；

12、USB Device & Host接口；

13、不低于30种自动测量功能,能自定义测量菜单

14、具有波形截取功能，能与同品牌系列信号发生器无缝对接。

15、支持SCPI及LABVIEW通讯，提供免费的电脑软件及编程开发的Demo，方便远程控控仪器，支持进行二次开发。

三、SBG1032任意波信号发生器指标参数：

1.30MHz最高输出频率，125MSa/s最高采样率，双通道独立输出；

2.14 bits垂直分辨率，100K点任意波形长度；

3.丰富的波形输出：5种基本波形正弦波、方波、锯齿波、脉冲波、噪声，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、DC电压等共计不小于150种；

4.正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脉冲波：1μHz ~ 15MHz，锯齿波：1μHz ~ 1MHz，任意波：1μHz ~10MHz，噪声波：20MHz (-3dB，典型值)；

5.输出幅度：1mVpp ~ 20Vpp

6.丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst

7.16种非易失数字任意波存储功能

8.支持SCPI通信功能、labview 通信功能；

9.不低于3.5英寸液晶屏，参数设置一览无遗；

四、SBDY303B可编程直流稳压电源

★1、双通道（30V，3A）独立输出 + 单路输出（6V，3A），具有三路单独可控输出；

2、带有智能型温控风扇；

★3、支持定时输出，定时输出设定不少于100组；

★4、记录仪功能：可对输出电压、电流、功率情况进行记录，并以图形显示

5、出色的电源调整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；

6、出色的负载调整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；

★7、超低噪声和纹波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；

★8、高精度输出分辨率，电压输出分辨率不低于1 mV；电流输出分辨率不低于1 mA；

9、设置精度电压不低于0.03% + 10 mV，电流不低于0.1% + 8mA

10、显示不低于4英寸高分辨率TFT液晶显示，分辨率不低于480*320；

11、丰富的接口：USB Host & USB device、RS-232、LAN（选配）；

12、支持SCPI通信；Labview通信；

★13、优秀的变压器性能，整机重量大于9.8kg；

14、用户可自行通过USB HOST口进行系统升级；

15、恒压恒流智能转换功能；

★16、支持与同品牌系列示波器、信号源、万用表无线组网实验室管理系统

五、SBM8804台式数字万用表

1、3.7寸高分辨率 TFT 液晶显示屏；

2、4（1/2）位，最大读数不少于54999；

3、各功能测量范围不低于：直流电压0.001mV~1000.0V，交流电压0.01mV~750V，直流电流0.01uA~10A，交流电流0.01uA~10A，电阻0.01Ω~50MΩ，四线电阻0.01Ω~50KΩ，电容0.01nF~50mF，频率、周期0.001Hz~60MHz，温度- 50 ℃~400℃。

4、二极管测试电压不低于3 V/1mA

5、★ 连续性测量不低于1000Ω，阈值可调。

6、★ 测量速度可调，适用更多检测要求，最快测量速度不低于65rdgs/S；

7、★非机械结构切换功能，使产品更耐用。

8、具有四线测量电阻功能，可减少测试线带来的误差，从而提高测量精度。

9、真有效值交流电压电流测量，测量非重复周期信号更加准确；

10、★支持双显示，可同时显示测量电压和频率；

11、支持标准的SCPI控制命令，可通过RS232对万用表进行远程控制及数据的上传；

12、多种测量功能：直流电压、交流电压、直流电流、交流电流、两线电阻、四线电阻、电容测量、通断、二极管测试、温度测量、交流+频率、大值、小值、平均值测量、相对值测量；
