家用电冰箱智能温控电气实训考核装置

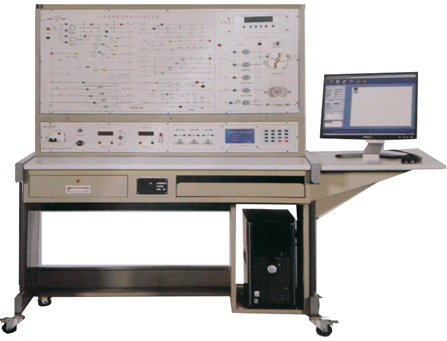

SBZLRX-08E家用电冰箱智能温控电气实训考核装置

一、概述

家用电冰箱电子温控电气实训智能考核装置据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（中级、高级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、装置特点

实训装置直观展示了家用电冰箱电子温控式冰箱的电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识。

实训装置集电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际家用电冰箱电子温控电气系统一致。

可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作。

三、技术参数

输入电源：单相三线～220V±10% 50Hz

装置容量：＜0.2kVA

外形尺寸：1210mm×730mm×1540mm

安全保护：具有漏电流保护装置，安全符合国家标准

四、装置的基本装备

1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝质面板

2.交流电压表1只：测量范围0～500V,精度1.5级，用于监测电源电压

3.直流电压表1只：测量范围0～20V，用于测量面板上的测试点

4.电冰箱电子温控电气系统图1套：印有电气系统原理图，并设有相应的测量点

5.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源

6.直冷电冰箱制冷系统:实训台提供冰箱制冷压缩机、直冷式蒸发器、钢丝式冷凝器（17档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（WDF型、WPF型）化霜温控器（-5℃ ），除霜温度保险丝（65℃ ）、双金属片热保护继电器、PTC启动器、重锤启动器、毛细管、电磁阀。

7.温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

8.故障设置模块

（1）实训台设计有自动故障排除盒，学生通过对应电气控制原理图检测并找到故障后，只需通过操作故障排除按钮即可将对应故障排除。

（2）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。

五、智能考核系统

该实训考核装置具有智能化、网络化的考核系统，每台装置上配有140×128点阵蓝底背光液晶显示屏及PVC轻触键盘，实训考核功能强大；在实训室管理、考核管理及信息管理方面更加科学；在配置上可灵活选择（智能化或网络化），可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，老师在教师机上根据学生上传的信息可对学生的考核结果进行自动评分，并将其保存下来，供以后进行查询或打印。
